一.产品介绍:

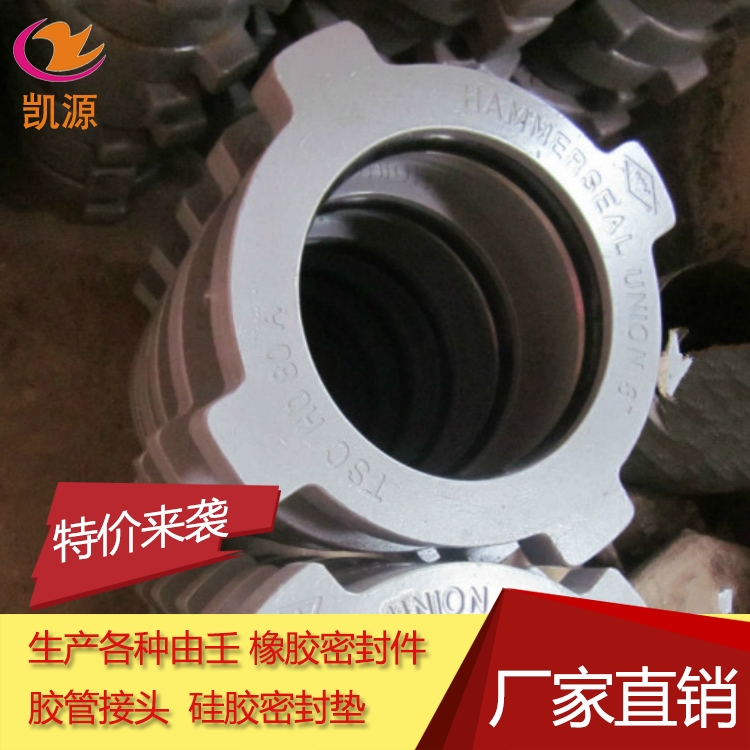

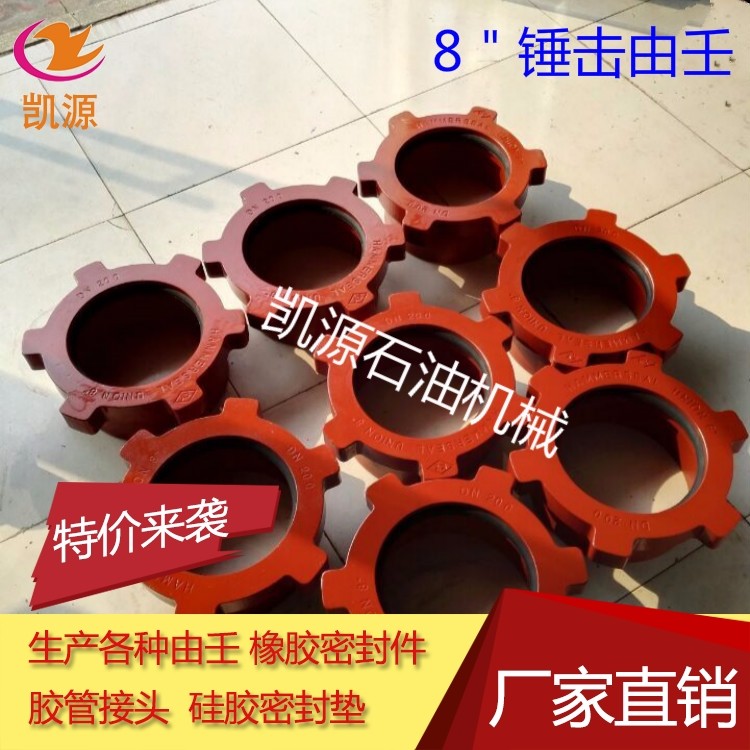

衡水凯源石油机械有限公司生产的锤击由壬广泛用于大通径、中低压、错位大.拆卸频繁的管路连接。管路对中要求低,错位大不影响管线的连接和密封,完美实现了快速安装与拆卸的特殊要求。尤其适用于石油钻井液固控系统中泥浆罐之间的快速连接与拆卸,使用方便,连接快捷对于减轻工人的劳动强度,缩短建井周期,具有十分重大的意义。连接管线可采用玻璃管,或两端带接头的胶管,玻璃钢管耐腐蚀,质轻易搬运,胶管可弯曲,适用于现场管线错位安装

二.技术参数:



1. 工作介质:钻井液(泥浆、油、清水等酸碱介质)。



2.介质温度:0℃~90℃



3.环境温度:-29℃~50℃



4.介质压力:0.6Mpa



三.产品特点:



1、安装对中要求低,实现不对中快速安装和密封。



2、密封可靠,不泄露。



3、正旋梯形螺母即抱紧中心管,实现快速联接和密封。



4、逆旋转梯形螺母即放松中心管,实现快速拆卸。



5、安装拆卸只需一把手锤。



6、适应性强,维护简便。

四.产品安装:



1、锤击由壬的梯形公接头与容器或泥浆出口孔相焊接,或将梯形公接头焊接于相应直径的钢管端口上。



2、将中心管两端依次穿入由壬螺母、压环、密封圈,并将中心管穿入梯形公接头内,分别将两端的密封圈,压环推入梯形公接头内,锤击由壬螺母凸起,即可靠密封联接。

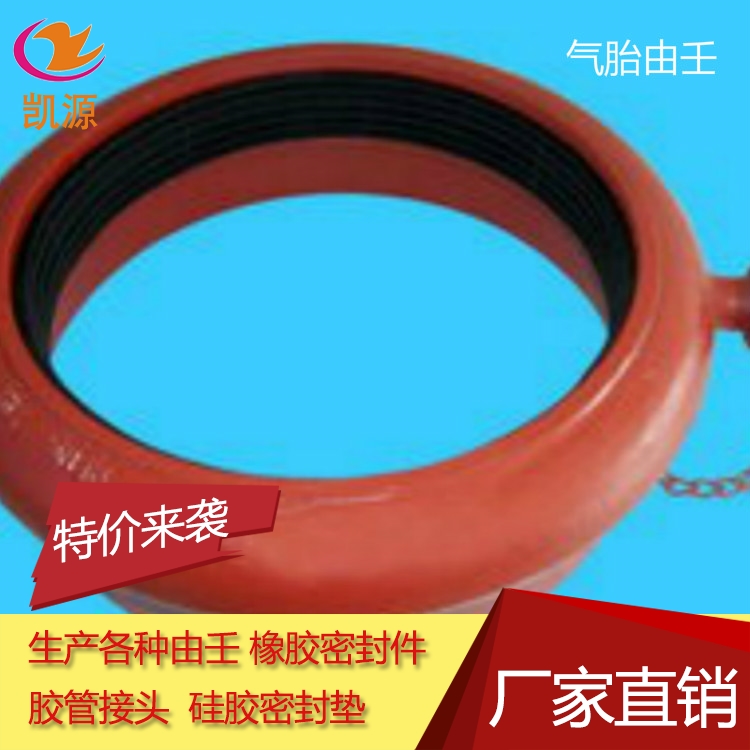

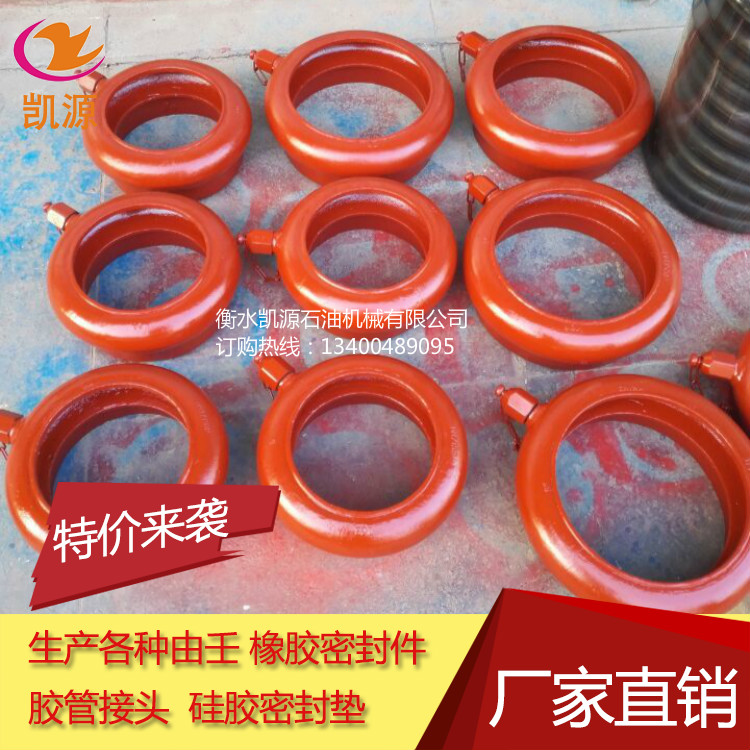

气胎由壬广泛用于低压力,大通径,错位大,需要经常拆卸的管线连接。尤其适用于行业钻井固控制系统中泥浆罐之间所有的低压力,大口径的管线连接。现场每次安装后各泥浆罐之间的相对位置都不一样,错位变化很大。由于气胎由壬的优越性能,错位大亦不影响它对管线的连接和密封。从而满足了现场快速安装和拆卸的特殊要求。对于减轻工人体力劳动、缩短建井周期,具有十分重要的意义。
·

1.产品结构:钢壳.气胎。
2.
工作介质:钻井液(泥浆、油、清水等酸碱介质)。
3.
最大密封压力(管线内流体压力):0.4Mpa.
4.
放气后气胎复原时间:1-3

连接管线可采用玻璃管,或两端带接头的胶管,玻璃钢管耐腐蚀,质轻易搬运,胶管可弯曲,适用于现场管线错位安装

·气胎由壬参数:
气胎充气压力:0.4-0.8mpa
工作介质:清水,钻井液(含油、酸、碱)
工作介质温度:0℃~70℃
工作环境温度:-45℃~50℃
最大密封压力(管线内流体压力):0.4mpa
放气后气胎复原时间:1~3
·产品结构 工作原理
气胎由壬由环形气胎(简称气胎)和钢壳总成(简称钢壳)组成。气胎上设有与汽车通用的气嘴,供充气和放气用。钢壳上设有气嘴伸出孔和气嘴护帽。护帽用小铁链与钢壳相连,防止丢失。使用时将钢壳焊在容器或管线上,气胎装在钢壳内,钢管伸入气胎内。气胎充气后抱紧钢管实现连接和密封,放气后气胎复原,便可伸出钢管。从而实现管线的快速连接和拆卸。
·特点
1:适应性强
管线两端错位不影响快速连接和密封。
2:连接拆卸快速方便
气胎充气后即可抱紧钢管,实现连接和密封;气胎放气后,即可拆卸钢管
3:不需螺栓,螺母和搬手等工具就可进行管线的安装和拆卸。
